Как проверить частоты оператора на смартфоне и выбрать подходящий комплект

Частотные диапазоны в репитерах KROKS

Мобильные устройства могут работать в различных частотных диапазонах поэтому важно перед приобретением выбрать нужный комплект на подходящую частоту работы и усиление.

Существуют четыре наиболее распространенных частотных диапазонов работы у мобильных телефонов, перечислим их ниже, отметив особенности.

Номер	Частота	Название	Диапазон работы
1	900 МГц	GSM	880-915; 925-960 МГц
2	1800 МГц	DCS	1710-1785; 1805-1880 МГц
3	2100 МГц	3G	1920-1980; 2110-2170 МГц
4	2600 МГц	LTE	2500-2570; 2620-2690 МГц

Первый диапазон GSM 900 имеет наибольшую дальность покрытия сотовой вышки и наилучшую способность проникновения сигналов через препятствия. Обратите внимание, что в этом диапазоне передается только голосовая связь без интернета, в отличии от последующих диапазонов.
Если устройством используется этот диапазон, то обычно отображается значок G или E на панели задач.

Второй диапазон 1800 DCS считается наиболее массовым и распространенным. В этом диапазоне используется как устаревшая технология GSM 1800, так и более современные LTE диапазоны. Используется и в городах и за их пределами, дальность и проникающая способность хорошие.

Третий диапазон 3G 2100 МГц. Дальность покрытия от сотовой вышки не слишком большая.
В настоящее время выводится из обращения и частоты используются под более современные стандарты LTE 2100 МГц.

Четвертый это LTE 2600 имеет распространение только в городах в местах высокой плотности населения, имеет небольшую зону покрытия и не очень высокую проникающую способность.

Из этой информации можно сделать следующий вывод:

• Для использования в пределах города стоит выбирать комплект с одним или несколькими диапазонами. Если ограничиваться одним диапазоном, то рекомендуется выбрать репитеры с рабочим диапазоном 1800 МГц, в ином случае рекомендуем 1800-2100 и более диапазонов.
• Для использования за пределами города стоит выбирать диапазон 900 МГц в случае покупки одно диапазонного репитера, или 900-1800 МГц и более диапазонов в иных случаях.

Как определить какой диапазон смартфон использует ваш смартфон в предполагаемом месте установки системы усиления

Наиболее простым способом является установка дополнительного программного обеспечения из магазина приложений на вашем устройстве.
Вот несколько подходящих приложений, которыми вы можете воспользоваться:

• OpenSignal
• Network Cell Info
• Сотовые вышки. Локатор
• Cellmapper

В качестве примера воспользуемся приложением Network Cell Info.

В месте предполагаемой установки внешней антенны (на уровне крыши или выше) открываем приложение.

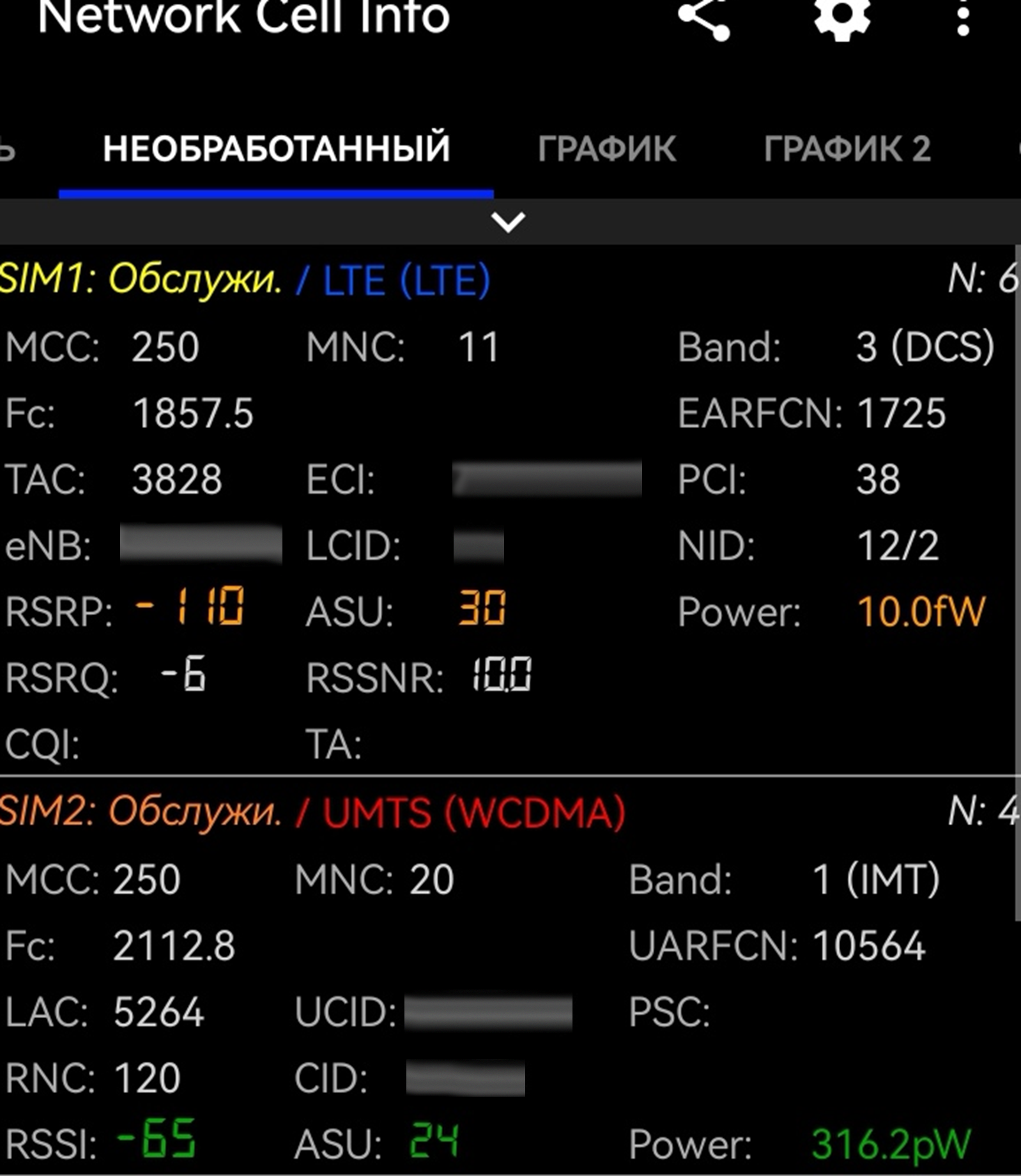

Далее делаем скриншоты из приложения во вкладке НЕОБРАБОТАННЫЙ.

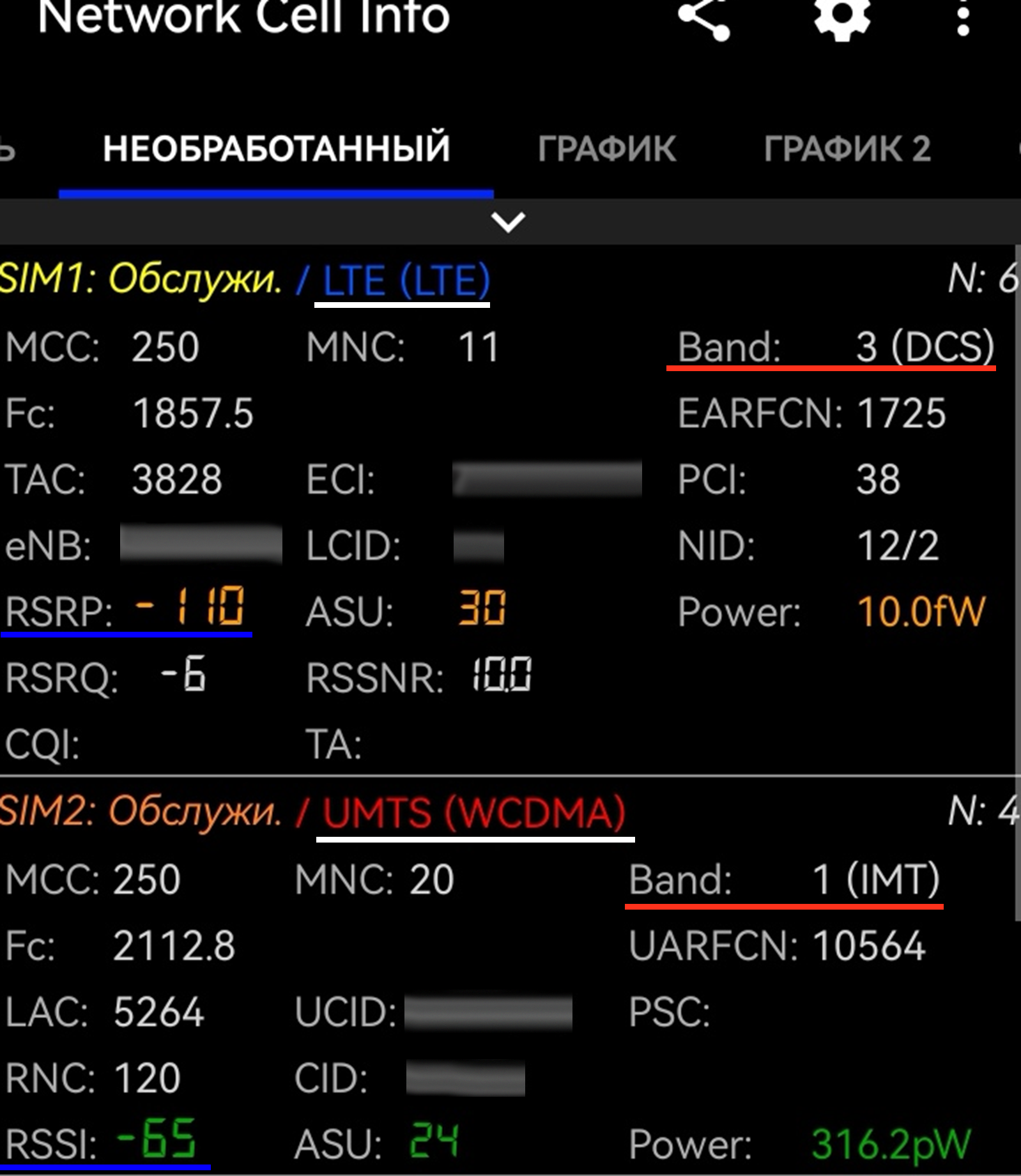

Нас интересуют такие показатели как:

• Тип сети - в примерах это LTE и UMTS(WCDMA), подчеркнуты белым цветом;
• Band - диапазон рабочих частот, подчеркнуты красным цветом. Подробнее о бэндах вы можете узнать в этой статье;
• RSRP и RSSI - показатели уровня сигнала, подчеркнуты синим цветом. Чем их значение ближе к 0, тем лучше, также эти показатели имеют цветовую индикацию (зеленый шрифт - хороший уровень, желтый - средний уровень, красный - плохой уровень принимаемого сигнала).

Также есть вкладка MAP с примерным расположением сотовой вышки, по ее расположению можно определить наиболее подходящее направление для антенны.

Усиление репитера

Репитеры KROKS кроме рабочих диапазонов также отличаются и коэффициентом усиления. Для того чтобы определиться с выбором подходящего коэффициента усиления нам также понадобятся показатели определенные выше.
Если уровень сигнала (значения RSRP и RSSI) находятся в красно-желтом диапазоне, то в таком случае рекомендуем выбрать модель с большим коэффициентом усиления 60-70 дБ. При хорошем уровне сигнала (зеленый диапазон) вам подойдет репитер с усилением 50-55 дБ.

Теперь у вас имеется вся необходимая информация для того чтобы вы смогли определиться с выбором репитера под ваши цели и задачи.
Но не забудьте следующее:

Внимание

Эксплуатация репитеров сотовой связи разрешена только операторами связи или их аккредитованными организациями. Самовольная установка и использование таких устройств запрещены (ФЗ «О связи» № 126-ФЗ, Постановление Правительства № 1800) и влекут штрафы (ст. 13.4 КоАП РФ).
Ретрансляторы должны работать только в зоне действия базовых станций оператора.

Перед использованием необходимо обратиться к оператору связи для получения разрешения и профессиональной установки.
