Руководство по работе с Arinst SSA-TG R3 ​

Анализатор спектра со встроенным трекинг-генератором Arinst SSA TG R3 Arinst SSA-TG R3

Назначение ​

Arinst SSA-TG R3 – это портативный панорамный анализатор спектра со встроенным трекинг-генератором и демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 12 ГГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д. Встроенный следящий генератор позволяет проводить измерения АЧХ пассивных или активных устройств, например, фильтров, усилителей. Программный демодулятор ШЧМ/ЧМ/АМ сигналов предназначен для прослушивания эфира и настройки аналоговых радиопередатчиков. Для удобства работы встроенное МПО прибора позволяет подписывать и выделять цветом на экране частотные диапазоны. Например, подписать названия радиостанций, каналы WiFi или диапазоны частот мобильных операторов.

Технические характеристики ​

Частотный диапазон
Отображаемый диапазон частот124 МГц-12 ГГц
Измеряемый диапазон частот24 МГц -9 ГГц
Максимальная полоса обзора~12 ГГц
Опорный генератор TXCO GPS26 МГц
Разрешение по частоте25, 10, 5, 2.5 кГц
Полка шума2
в полосе 24 МГц - 6.2 ГГц-110 дБм
в полосе 6.2 ГГц - 9 ГГц-100…-70 дБм
в полосе 9 ГГц – 12 ГГц-70 дБм
Параметры сканирования3
Максимальная скорость сканирования20 ГГц/с
Минимальное время обзора полной полосы частот 12 ГГц0.6 с
РЧ вход
Усиление при включенном аттенюаторе-15 дБ
Усиление при включенном малошумящем усилителе+15 дБ
Волновое сопротивление50 Ом
КСВ в рабочем диапазоне частот< 2.0
Максимальная входная мощность при выключенном аттенюаторе и МШУ0 дБм
Максимальная входная мощность при включенном аттенюаторе+15 дБм
Максимальная входная мощность при включенном МШУ-15 дБм
Максимальное постоянное напряжение на входе25 В
Трекинг-генератор
Режимы измерений4фикс., S21
Нормированный уровень выходной мощности в полосе 24-6200 МГц-8 дБм : - 29 дБм
Нормированный уровень выходной мощности в полосе 6200-12000 МГц-14 дБм
Глубина регулировки мощности в полосе 24-6200 МГц21 дБ
Шаг регулировки мощности в полосе 24-6200 МГц3 дБ
Демодулятор
Типы демодуляцииШЧМ, ЧМ, АМ
ФункцииАРУ, S-метр, пороговый шумоподавитель
Полосы для ШЧМ400, 300, 200, 100 кГц
Полосы для ЧМ, АМ20, 10, 8, 6, 4 кГц
Аудио выходДинамик 2 Вт, наушники
Отображение
Тип экранасенсорный резистивный, IPS
Разрешение экрана800×480
Графикиспектр, водопад, S21
Питание
Ёмкость встроенного аккумулятора5000 мАч
Время непрерывной работы от аккумулятора~ 4 ч
Время заряда аккумулятора5~ 3.5 ч
Интерфейс подключения к ПКUSB
Внешний блок питания7-24 В, 2 А.
Рабочий диапазон температур0 … +40°С
Габаритные размеры (Д×Ш×В)145x81x27 мм
Масса0,4 кг
  • В диапазоне отображения не гарантируются точностные параметры сигналов;
  • Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц;
  • Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц;
  • Режим измерений скалярный – без учета фазы;
  • Источник должен обеспечивать мощность не менее 7 Вт.

Комплектность ​

  • Анализатор спектра ARINST SSA-TG R3;
  • Аккумулятор (установлен в приборе);
  • ВЧ переходник для защиты разъемов от износа (2 шт.);
  • Кабель USB type-c – USB 2.0;
  • Паспорт;
  • Упаковка.

Устройство прибора ​

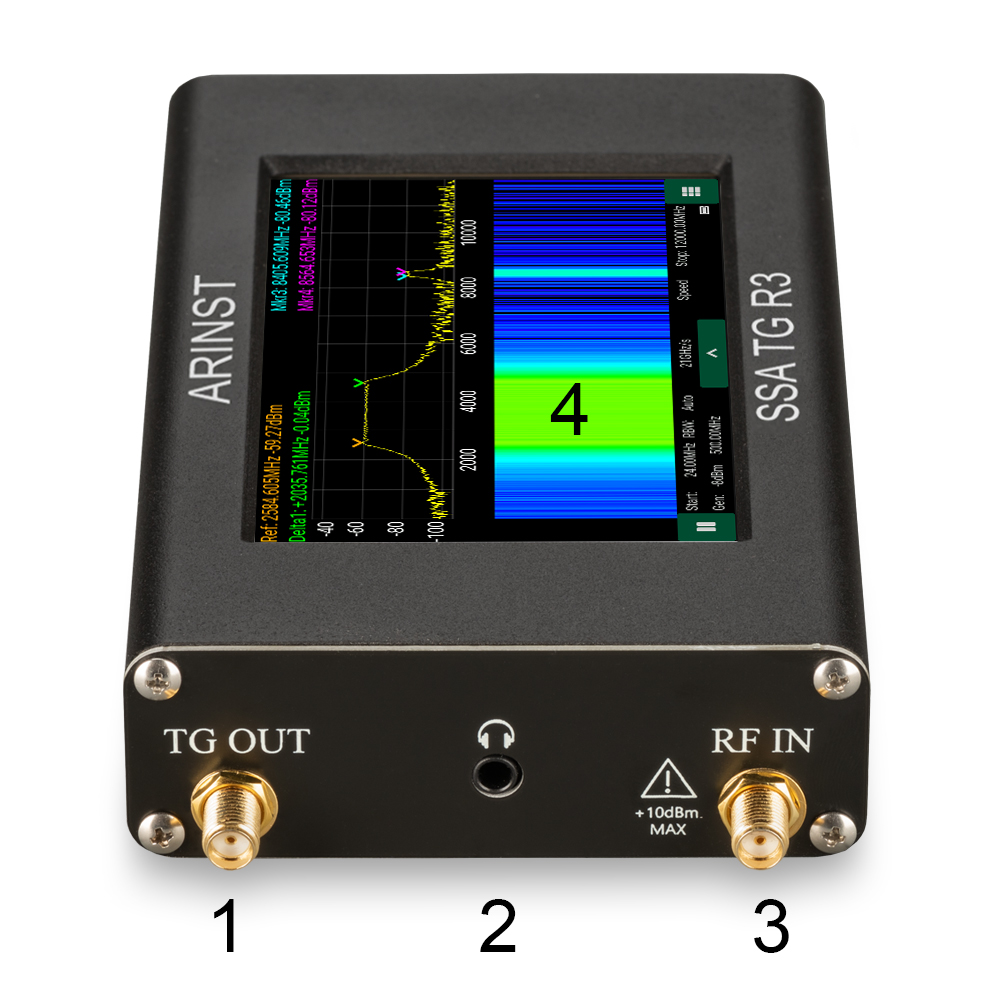

Arinst SSA-TG R3

  • 1 - Выход трекинг-генератора;

  • 2 - Выход для наушников;

  • 3 - Вход анализатора спектра;

  • 4 - Сенсорный экран;

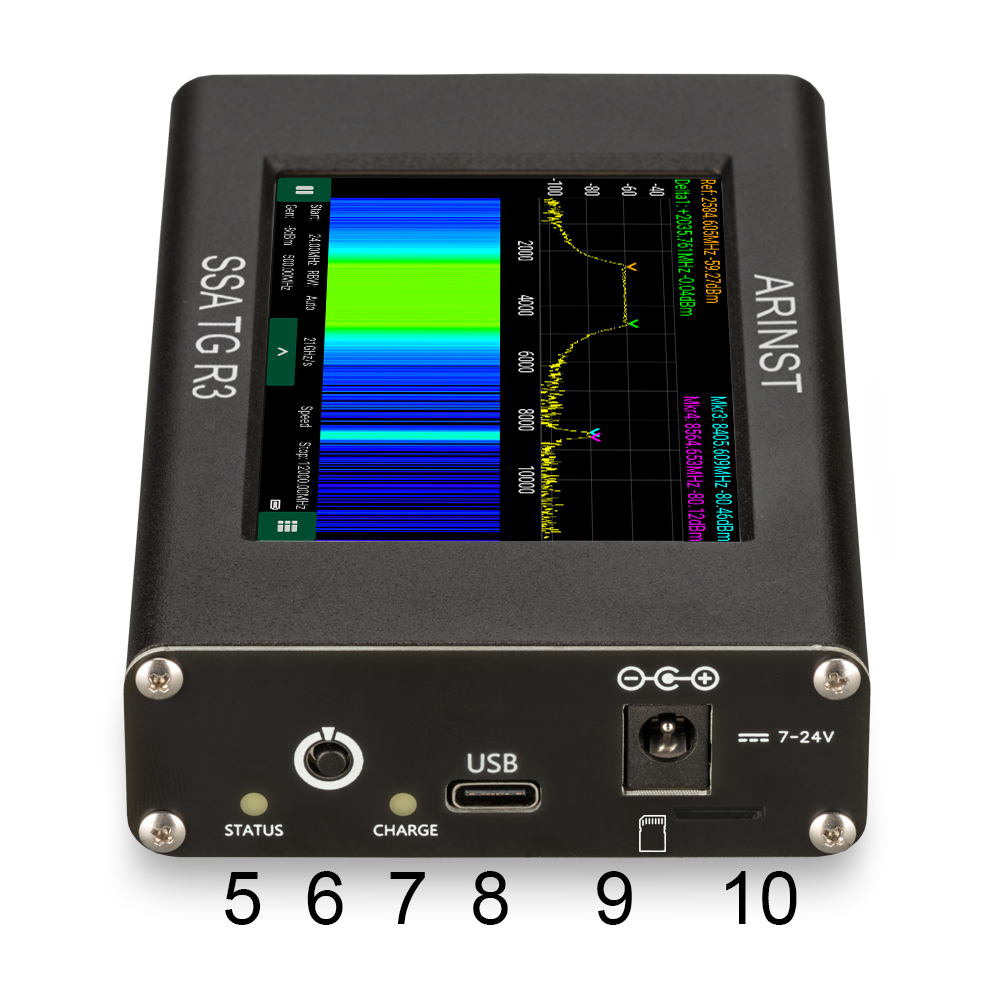

    Arinst SSA-TG R3

  • 5 - Светодиод статуса;

  • 6 - Кнопка включения;

  • 7 - Светодиод заряда;

  • 8 - Разъем для подключения к ПК и зарядки;

  • 9 - Разъем для подключения внешнего блока питания;

  • 10 - Разъем для подключения MicroSD карты;

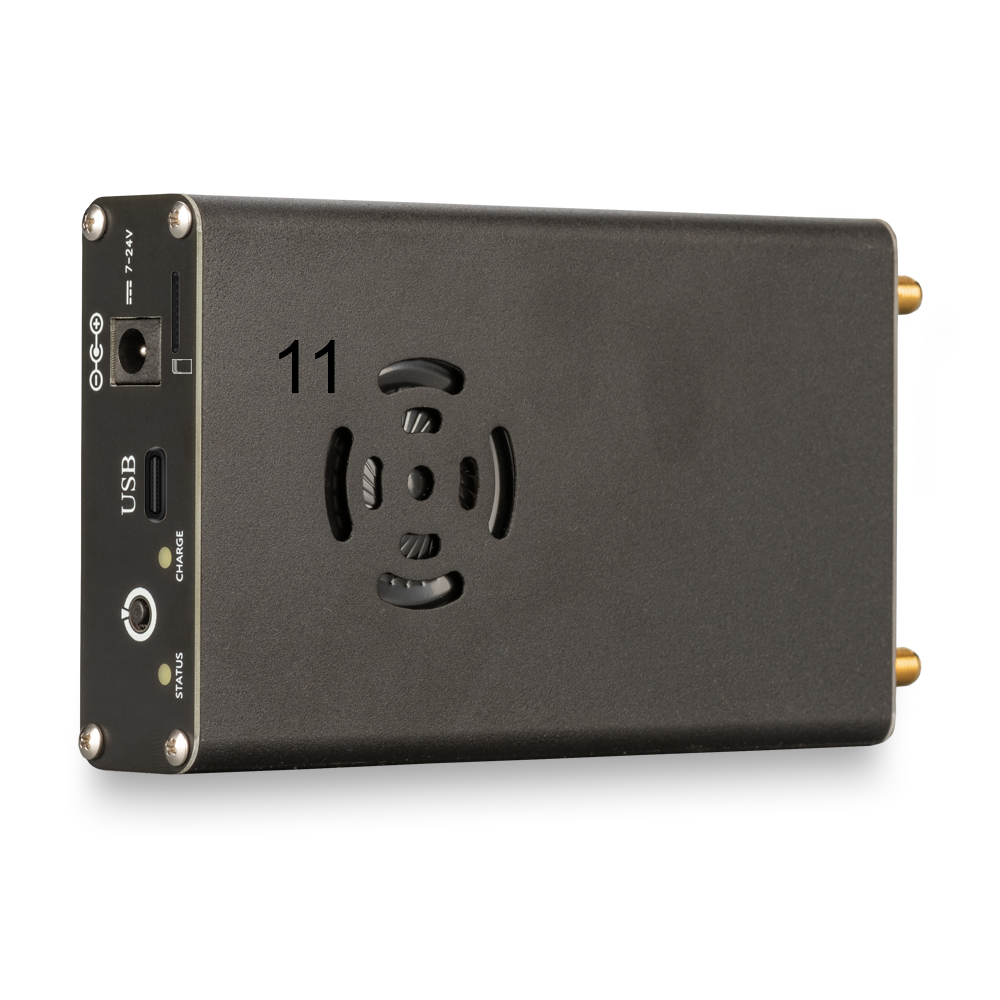

    Arinst SSA-TG R3

  • 11 - Динамик.

Работа с прибором ​

Внимание!

Не осуществляйте коммутацию входного ВЧ разъема при подключенном зарядном устройстве или USB соединении с ПК. При несоблюдении данных рекомендаций возможен выход прибора из строя.

Использование прибора под открытым небом во время снегопада или дождя запрещается. Если анализатор внесён в холодное время года из холодного помещения или с улицы в тёплое помещение, не включайте его в течение времени достаточного для испарения конденсата.

Соотносите мощность сигнала и напряжение, подаваемые на Входной разъем RF IN с максимальными значениями, указанными в технических характеристиках.

Включение ​

  1. Убедитесь в том, что анализатор не имеет внешних повреждений и аккумулятор заряжен. Разряженный аккумулятор зарядите с помощью подключения к порту USB или к внешнему блоку питания.
  2. Нажмите на кнопку включения и удерживайте нажатой несколько секунд.
  3. На экране должен появиться загрузочный режим с таблицей диагностических параметров.
  4. После завершения диагностики на дисплее отобразится главный экран прибора.

Экран загрузки

Главный экран прибора ​

Главный экран прибора

Описание элементов отображения ​

  1. Поле маркеров - до 4 штук;
  2. Поле частотных диапазонов;
  3. Ось амплитуд в дБм;
  4. Кнопка паузы;
  5. Начальная частота сканирования в МГц;
  6. Параметры встроенного генератора;
  7. Разрешение по частоте;
  8. Скорость сканирования;
  9. Кнопка вызова дополнительного меню;
  10. Ось частот в МГц;
  11. Тип режима работы;
  12. Конечная частота сканирования;
  13. Индикатор заряда встроенного аккумулятора;
  14. Кнопка вызова главного меню.

Дополнительное меню ​

Дополнительное меню

Для перехода в дополнительное меню нажмите на кнопку 8 на главном экране.

  1. Переход в режим демодуляции;
  2. Выбор разрешения по частоте;
  3. Выбор режима сканирования;
  4. Кнопка сброса накопленных значений для трассы (максимум, минимум, среднее).

Настройка графиков ​

Настройка графиков

Смещение сетки графика по частоте и амплитуде можно менять перетаскиванием шкалы, для изменения масштаба необходимо зажать шкалу около ее центра до момента как она станет красного цвета и, не отпуская, перетягивать.

Экран демодулятора ​

Экран демодулятора

Для перехода в режим демодуляции нажмите на кнопку дополнительного меню. Центральная частота для демодуляции выбирается по установленному 1 маркеру либо по максимуму сигнала в спектре при отсутствии маркера.

Параметры демодулятора:

  1. Меню регулировки громкости;
  2. Спектр сигнала в полосе демодуляции;
  3. Спектр демодулированного сигнала;
  4. Индикатор S-метра;
  5. Уровень порогового шумоподавителя (Squelch);
  6. Кнопка включения/выключения АРУ;
  7. Выбор типа демодулятора;
  8. Выбор полосы демодулятора;
  9. Кнопка выхода из режима демодуляции;
  10. Центральная частота демодуляции.

Примечания: Пороговый шумоподавитель - отключает аудиовыход при уровне S-метра ниже уровня шумоподавителя, изображенного красной риской на S-метре. Автоматическая регулировка усиления доступна только в режимах FM/AM.

Автоматическая регулировка усиления ​

Автоматическая регулировка усиления

Параметры :

  • Threshold - пороговый уровень АРУ в дБ;
  • Slope - наклон АРУ в дБ в режиме насыщения;
  • Decay - время установления АРУ в мс. Основная регулировка заключается в подборе порогового уровня для наиболее качественного звука. Параметр Decay подбирается в зависимости от типа жанра аудио - для музыки желательно ставить минимальные значения, для прерывистой речи максимальные. Параметр Slope подбирается по минимальным искажениям сигнала.

Настройка параметров демодулятора ​

Настройка параметров демодулятора

Интерфейс прибора ​

Интерфейс прибора

Основные вкладки:

  1. Scan - параметры сканирования;
  2. View - параметры отображения;
  3. Markers - параметры отображения маркеров;
  4. Generator - параметры трекинг генератора;
  5. Device - серийный номер устройства, ориентация экрана и др;
  6. Presets - менеджер предустановок. Переход в основное меню осуществляется через однократное нажатие на кнопку питания либо нажатием на кнопку вызова меню 14 на экране.

Scan ​

Настройка сканирования

Параметры сканирования:

  1. Center - центральная частота диапазона сканирования;
  2. Span - диапазон сканирования;
  3. Start - начальная частота сканирования;
  4. Stop - конечная частота сканирования;
  5. RBW - разрешение по частоте при сканировании;
  6. Mode - режим сканирования.

RBW - (resolution bandwidth) разрешение по частоте. Определяет минимальную частоту между двумя сигналами, чтобы их можно было различить. Так же определяет точность вычисления частоты сигнала по маркеру. Задается из списка:

  1. Auto;
  2. 2.5 кГц;
  3. 5.0 кГц;
  4. 10 кГц;
  5. 25 кГц.

В режиме Auto в зависимости от диапазона сканирования разрешение выставляется автоматически. На экране прибора выбранное значение отображается с суффиксом -A (2.5 kHz-A). Так же в зависимости от частотного разрешения будет изменяться полка шума и скорость сканирования. Полка шума является минимальной для минимального частотного разрешения в 2.5 кГц и максимальной для 25 кГц (отличается на 10 дБ). Скорость сканирования, наоборот, будем максимальной для разрешения 25 кГц и минимальной для 2.5 кГц. Реальная скорость сканирования отображается на главном экране прибора.

Режим Mode - определяет режим сканирования - Speed(быстрый) или Presicion(точный). В анализаторе применяется программный алгоритм подавления зеркального канала, который может работать в двух режимах - в режиме Speed - алгоритм обладает максимальной скоростью сканирования, но при определенных соотношениях параметров входных сигналов возможно появление в спектре фантомных составляющих. А в режиме Precision алгоритм работает в 2 раза медленнее, но вероятность появления фантомных сигналов значительно ниже.

Для точных работ с медленноменяющимися сигналами следует выбирать минимальное разрешение по частоте 2.5 кГц и режим Presicion, для поиска импульсных сигналов следует выбирать максимальное разрешение 25 кГц и режим Speed.

Меню установки частоты ​

Меню установки частоты

Подсказка

При вводе частоты с клавиатуры предыдущее значение будет удалено, так же для полного удаления ранее введенного значения зажмите клавишу удаления на 1 секунду. При смещении курсора ввода старое значение не будет удалено и можно изменить лишь необходимые разряды. При выходе за рамки ограничений частотного диапазона будет выдано сообщение об ошибке.

View ​

Установка режимов отображения.
Установка режимов отображения

Trace - выбор режима отображения трассы:

  1. Выключено;
  2. Трасса минимальных значений;
  3. Трасса максимальных значений;
  4. Трасса средних значений с окном 5 отсчетов;
  5. Трасса средних значений с окном 10 отсчетов;
  6. Трасса средних значений с окном 20 отсчетов.
  • Wfall - включение/выключение режима водопад (частотно-временная диаграмма);
  • Regions - меню для задания названия частотного диапазона отображаемого на главном экране;
  • Range - диапазон отображения амплитуды на графике спектра в дБ;
  • Reference - верхний уровень шкалы амплитуды на графике в дБм.

Regions ​

Вкладка Regions

Для удобства работы встроенное ПО прибора позволяет подписывать и выделять цветом на экране частотные диапазоны. Можно задать название частотного диапазона и его полосу частот, а так же цвет из палитры. Максимальное количество частотных диапазонов - 32.

Markers ​

Вкладка Markers

Маркеры позволяют точно определить значение амплитуды и частоты сигнала. Установка маркеров - удержание стилуса вблизи интересующей области спектра. Удаление маркера - по нажатию и удержанию маркера. Для перемещения маркера по графику - необходимо его перетащить в нужную область.

Маркеры могут работать в нескольких режимах: Независимый режим:

  • Point - маркер зафиксирован на определенной частоте и выдает значение амплитуды;
  • Peak - маркер ищет пиковый сигнал и выдает его значение. Зависимый режим: 1 маркер;
  • Ref;
  • Ref/peak 2,3,4 маркеры;
  • Delta;
  • Delta/peak В режиме Ref - опорный маркер отображает значение амплитуды и частоты в выбранной точке. В режиме Ref/peak- опорный маркер отображает значение амплитуды и частоты в точке с максимальной амплитудой. В режиме Delta - ведомые маркеры отображают значение амплитуды и частоты относительно опорного маркера. В режиме Delta/peak- ведомые маркеры отображают значение амплитуды и частоты относительно опорного маркера в других точках с максимальным уровнем сигнала.

Generator ​

Режим Point
Режим Point

Выходная мощность генератора зависит от частотного диапазона работы - для диапазона 24-6200 МГц мощность может быть установлена в пределах -8...-29 дБм, для диапазона 6200-12000 МГц мощность фиксирована значением -14 дБм.

Режим Tracking S21

Режим Tracking S21

Для измерения амплитудно-частотной характеристики исследуемого устройства, установите частотный диапазон в меню Scan, установите выходную мощность генератора. Соедините перемычкой кабели и нажмите на кнопку Througth для калибровки прибора. Вместо перемычки подключите исследуемое устройство.

Device ​

Вкладка Device

  • Language - выбор языка Eng Рус;
  • RF input (выбор входа) - аттенюатор (-15 dB), прямой вход (0 dB), малошумящий усилитель (+15 dB);
  • Theme - тема отображения экранов;
  • Rotate screen - кнопка поворота ориентации экрана - вертикальная / горизонтальная;
  • About - информация об устройстве - версия прошивки, серийный номер.

Presets ​

Вкладка Presets

Меню для сохранения и загрузки пресетов - до 12 пресетов. В параметры пресета сохраняются все настройки прибора.

Дополнительные возможности ​

Выход на основной экран ​

Для быстрого выхода из любого меню следует однократно нажать на кнопку питания.

Измерение сигналов с высоким разрешением ​

Если требуются измерения сигнала с разрешением по частоте меньше чем 2.5 кГц, установите маркер на исследуемый сигнала и перейдите в режим демодуляции. Спектр после цифрового переноса, который будет отображаться вверху экрана для режима WFM будет иметь разрешение 122Гц, а режима FM - 8 Гц.

Вертикальная ориентация экрана ​

Смена ориентации экрана
